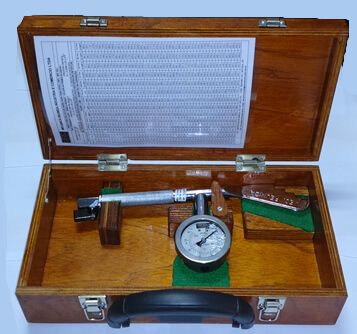

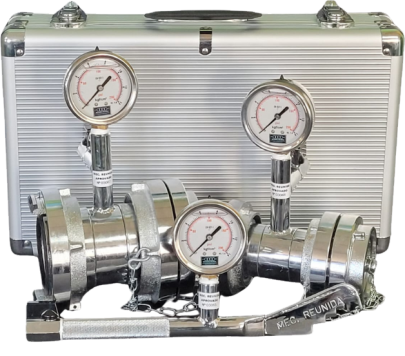

TUBO PITOT RENGLAN - MEDIÇÃO DE VAZÁO SISTEMA DE INCÊNDIO
|
MODELO RE750 |
|
LINK FOTOS |
|
| 1 – NOME : |
• Tubo Pitot para medir vazão
• Medidor de vazão |
|
FABRICAÇÃO : |
• Fabricado em Latão de Alta Resistência Cromado
• Fornecido em estojo de madeira de lei |
|
| 3 – CARACTERÍSTICAS : |
• Possui manômetro com escala imersa em banho de glicerina com dupla escala de medição : 0 à 7 kgf / cm² ( 0 à 100 PSI ) 0 à 14 kgf / cm² ( 0 à 200 PSI )
• Com o Tubo Pitot é possível em uma linha de incêndio, medir a pressão dinâmica e a vazão na ponta do esguicho
• Além das bitolas normais ( Ø 3/4”, 1”, 1.1/2”, 2.1/2” e 4” ) pode se usar o Tubo Pitot para efetuar as medições em qualquer orifício de saída, basta ajustar o Orifício Calibrado do Tubo Pitot para que fique no centro de diâmetro onde está sendo efetuada a medida. |
|
| 4 – APLICAÇÃO : |
• Indústrias
• Cia. de Seguros
• Bombeiros
• Empresas prestadoras de serviços |
|
| 5 – MODO DE USAR : |
• Para determinação da vazão, usar TUBO PITOT conforme abaixo :
1-) Ajustar orifício calibrado ( POS. 1 ) no centro do diâmetro onde será efetuada a medição
2-) Retirar o ar do TUBO PITOT através da válvula de alivio ( POS . 3 ) , abrindo-a até ter um fluxo constante de água, fechando-a em seguida para iniciar a leitura do manômetro
3-) Ler a pressão marcada no manômetro ( POS. 2)
4-) Na TABELA DE VAZÃO :
4.1-) Localizar na coluna de pressão o valor lido no manômetro
4.2-) Quando encontrar o valor siga na horizontal e pare na coluna referente ao diâmetro do orifício no qual foi feito a medida de pressão
4.3-) O número encontrado será a medida da vazão do sistema |
|
|

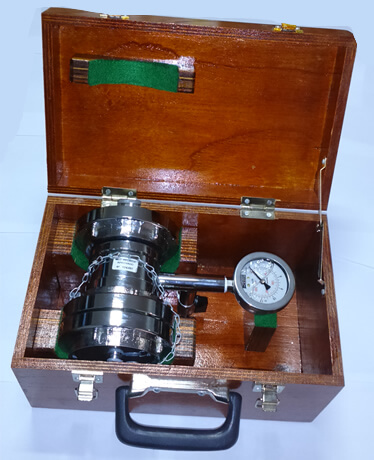

MEDIDOR DE PRESSAO DINÂMICA E ESTÁTICA |
MODELO RE751
|
|
|
LINK FOTOS |
| 1 – NOME: |
• Aparelho Medidor Pressão Estática e Dinâmica
|
|
| 2 – CARACTERÍSTICA CONSTRUTIVA: |
• Confeccionado em latão de alta resistência
• Acabamento cromado
• Manômetro com caixa em inox e internos em latão em banho de glicerina , com escala opcional de 0 à 7 kgf / cm² ( 100 PSI ) ou 0 à 14 kgf / cm² ( 200 PSI )
• Dimensionado para engate rápido ER (storz) Ø 1.1/2″ ou Ø 2.1/2″
• Fornecido em estojo de madeira de lei finamente revestido
• Pressão de Teste Hidrostático : 21 kgf / cm² (300 PSI)
| REFERÊNCIA |
DIÂMETRO |
PESO (KG) |
| 751.A |
1.1/2″ |
3,0 |
| 751.B |
2.1/2″ |
4,5 |
|
|
|
3- CARACTERÍSTICAS OPERACIONAL: |
• Para determinação da pressão estática ou dinâmica proceder conforme abaixo :
• Pressão Estática :
1) Acoplar o medidor na rede onde se deseja medir a pressão
2) Abrir válvula da rede com medidor acoplado, retirar o ar da rede através da válvula
de alivio e drenagem ( POS.1 ), fechado em seguida
3) Ler a pressão estática no manômetro ( POS.2 )
4) Fechar a válvula da rede
5) Despressurizar o sistema pela válvula de alívio ( POS. 1 )
• Pressão Dinâmica :
1) Para medir a pressão dinâmica desacoplar o tampão ( POS. 3 )
2) Abrir válvula da rede
3) Retirar o ar da rede , através da válvula de alívio ( POS. 1 )
4) Ler a pressão dinâmica no manômetro ( POS. 2 ) |
|
|
|
